ТЭНы классические (двухконцевые)

Сертифицированная продукция и гарантированное качество

Наша продукция

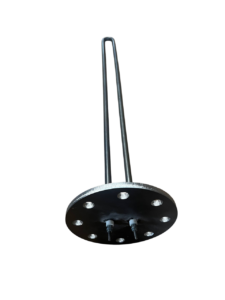

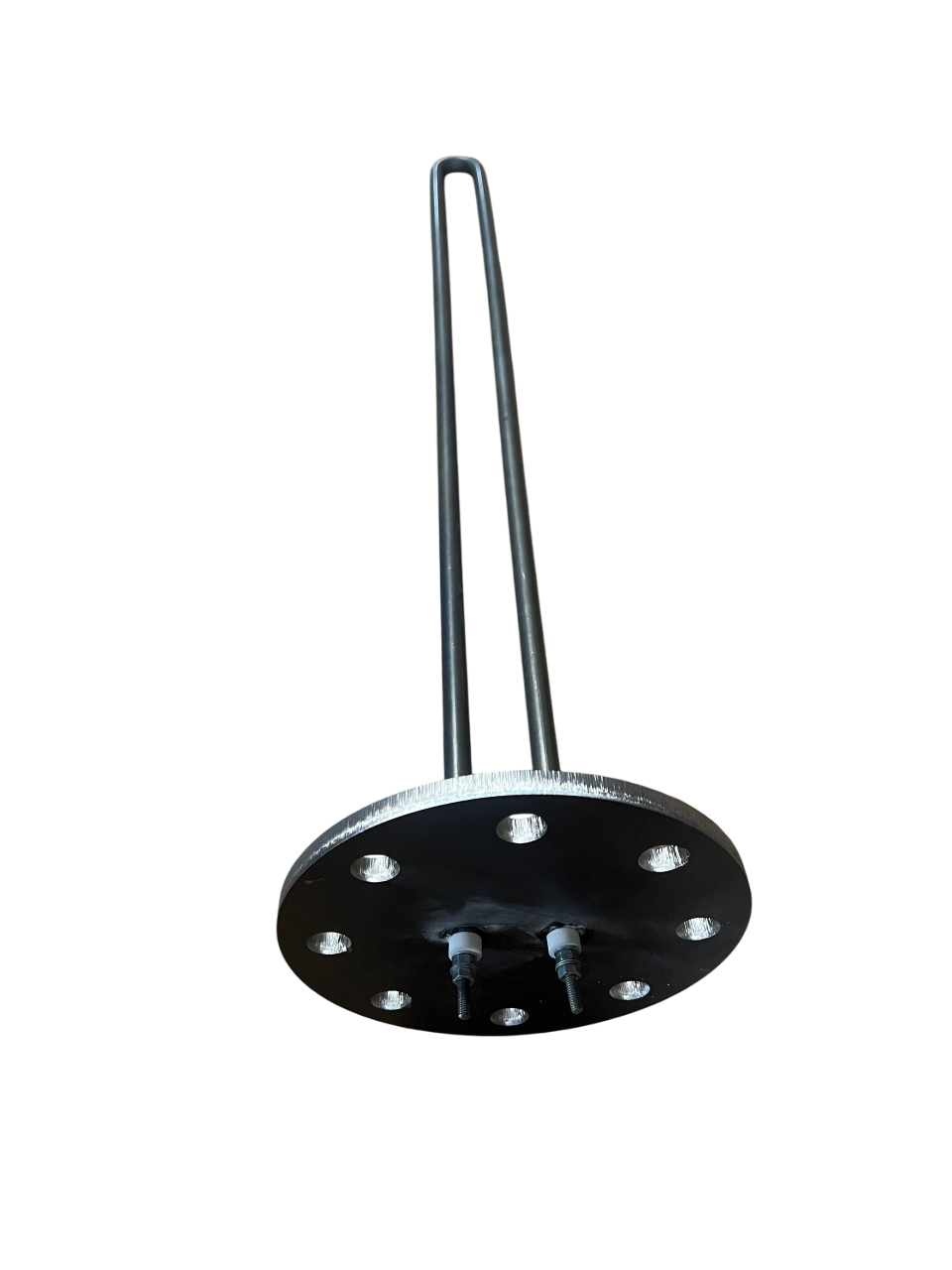

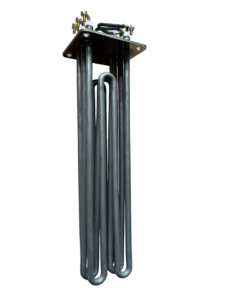

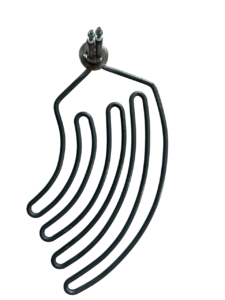

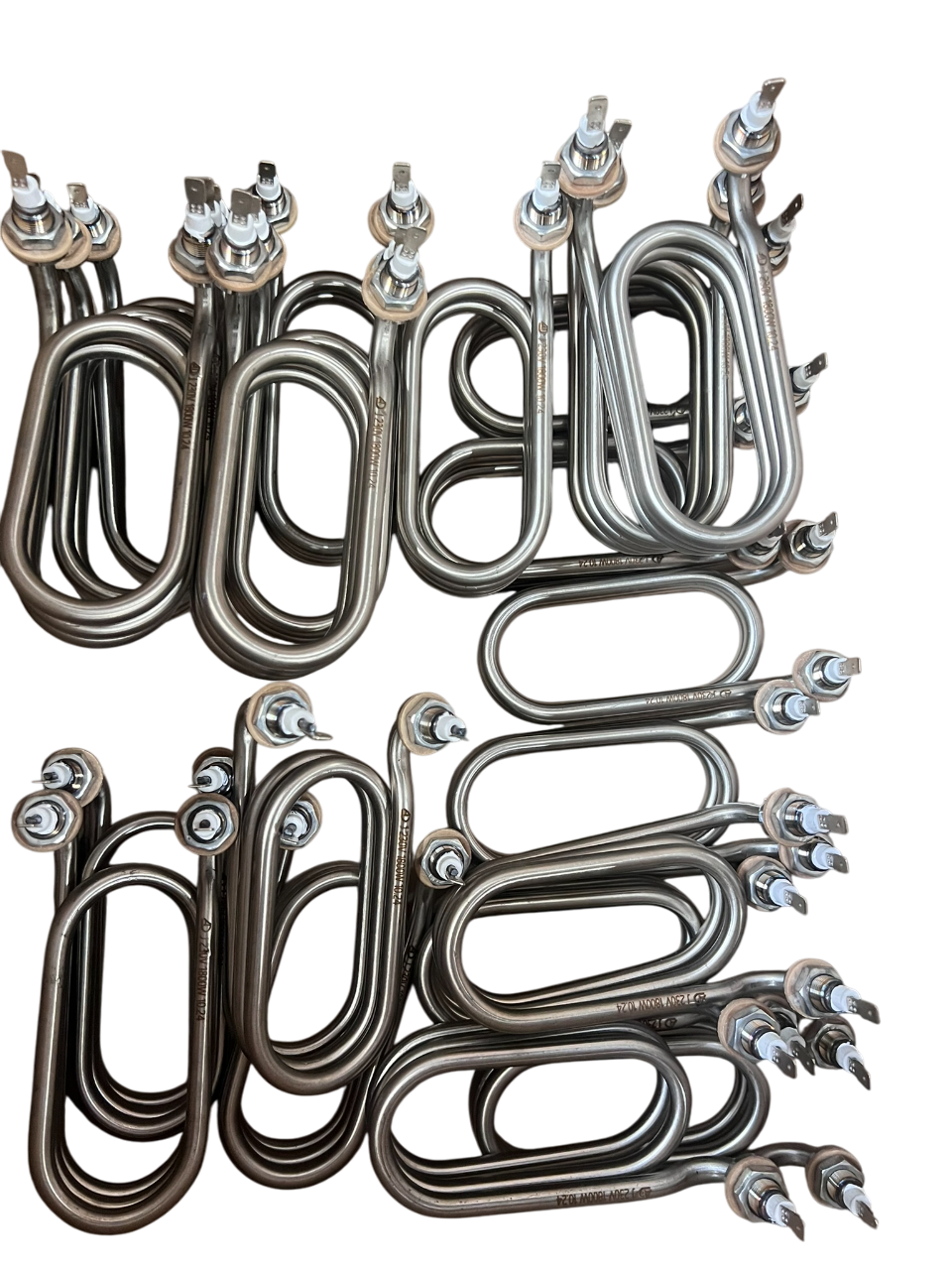

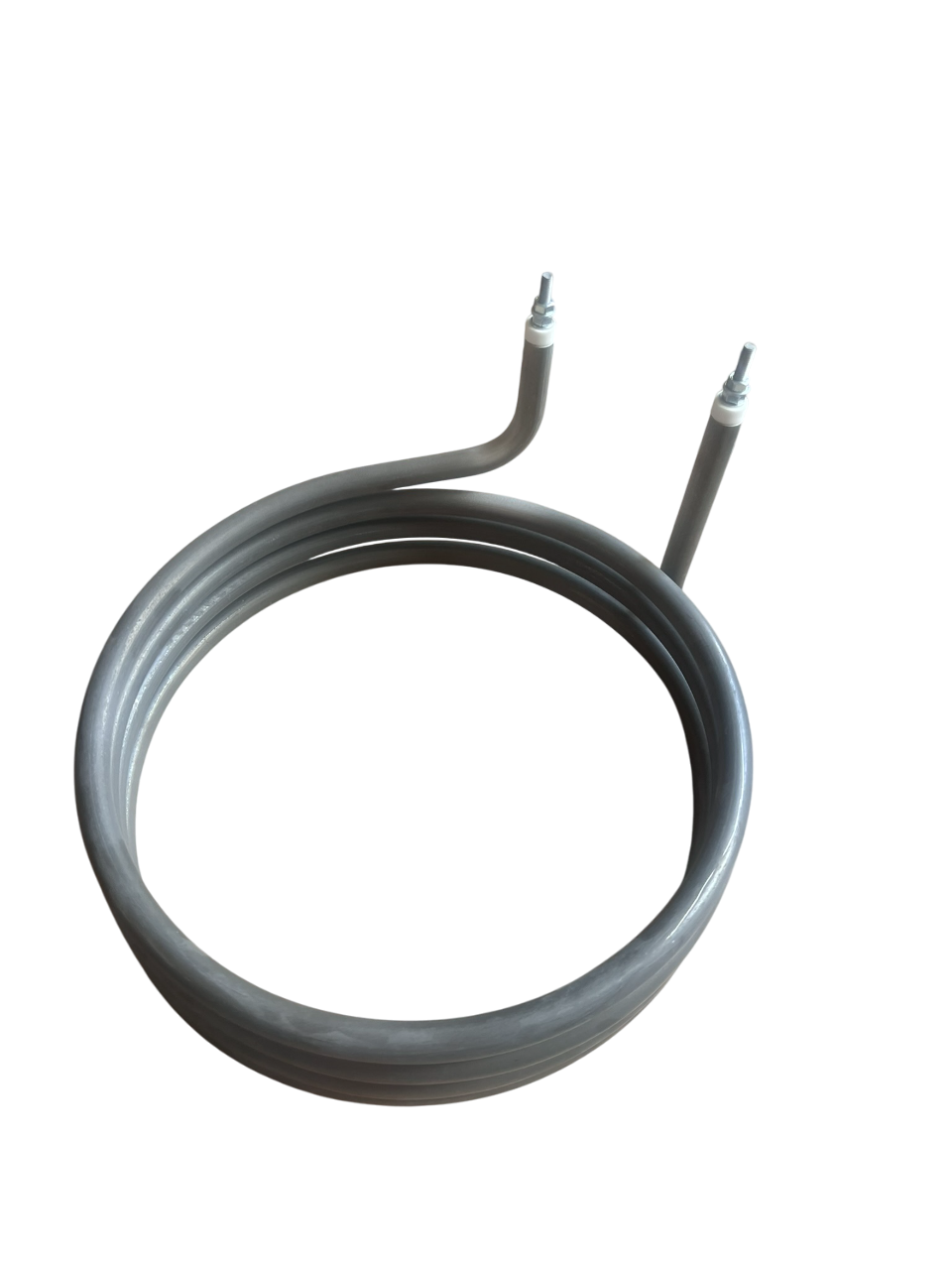

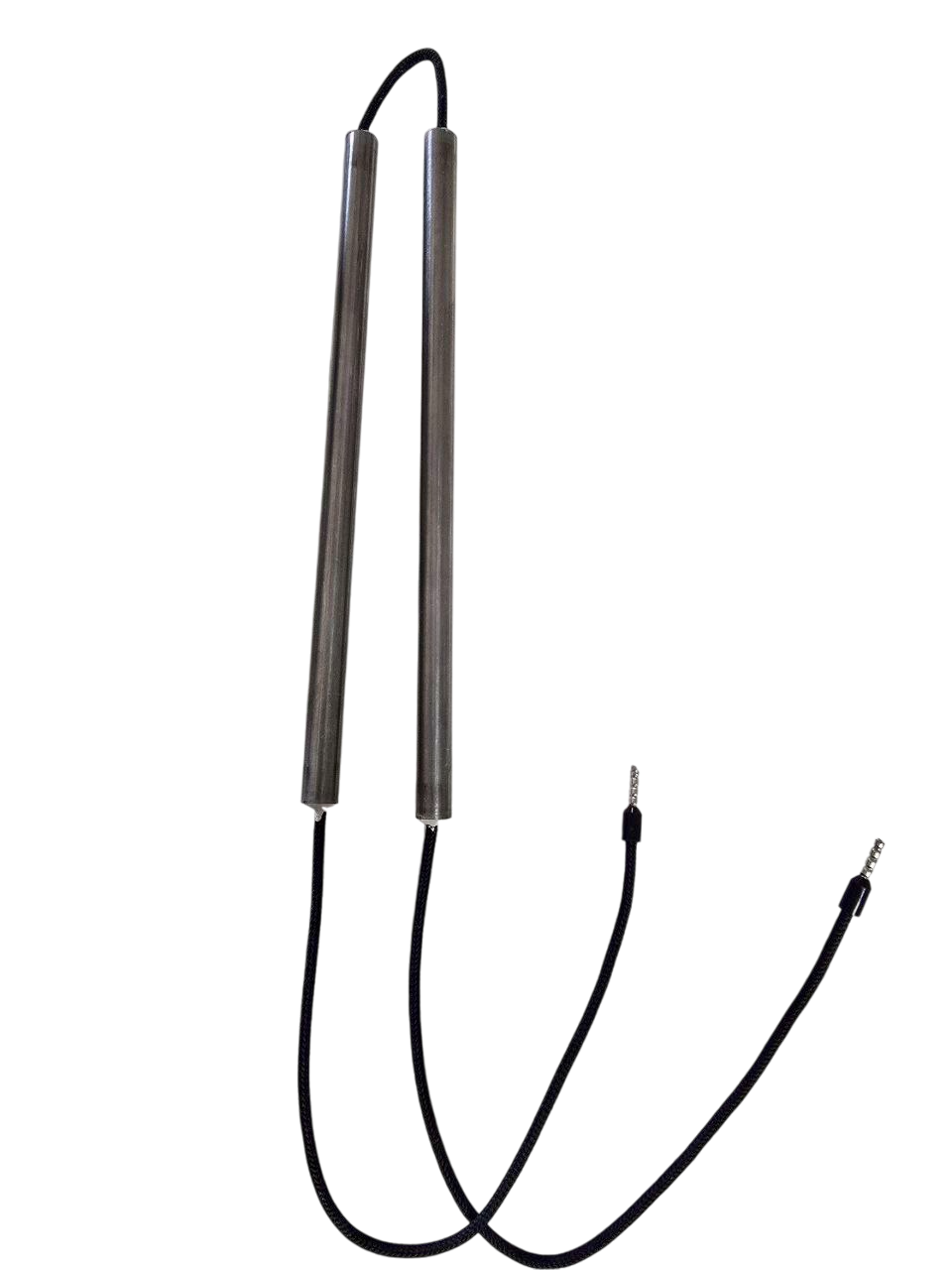

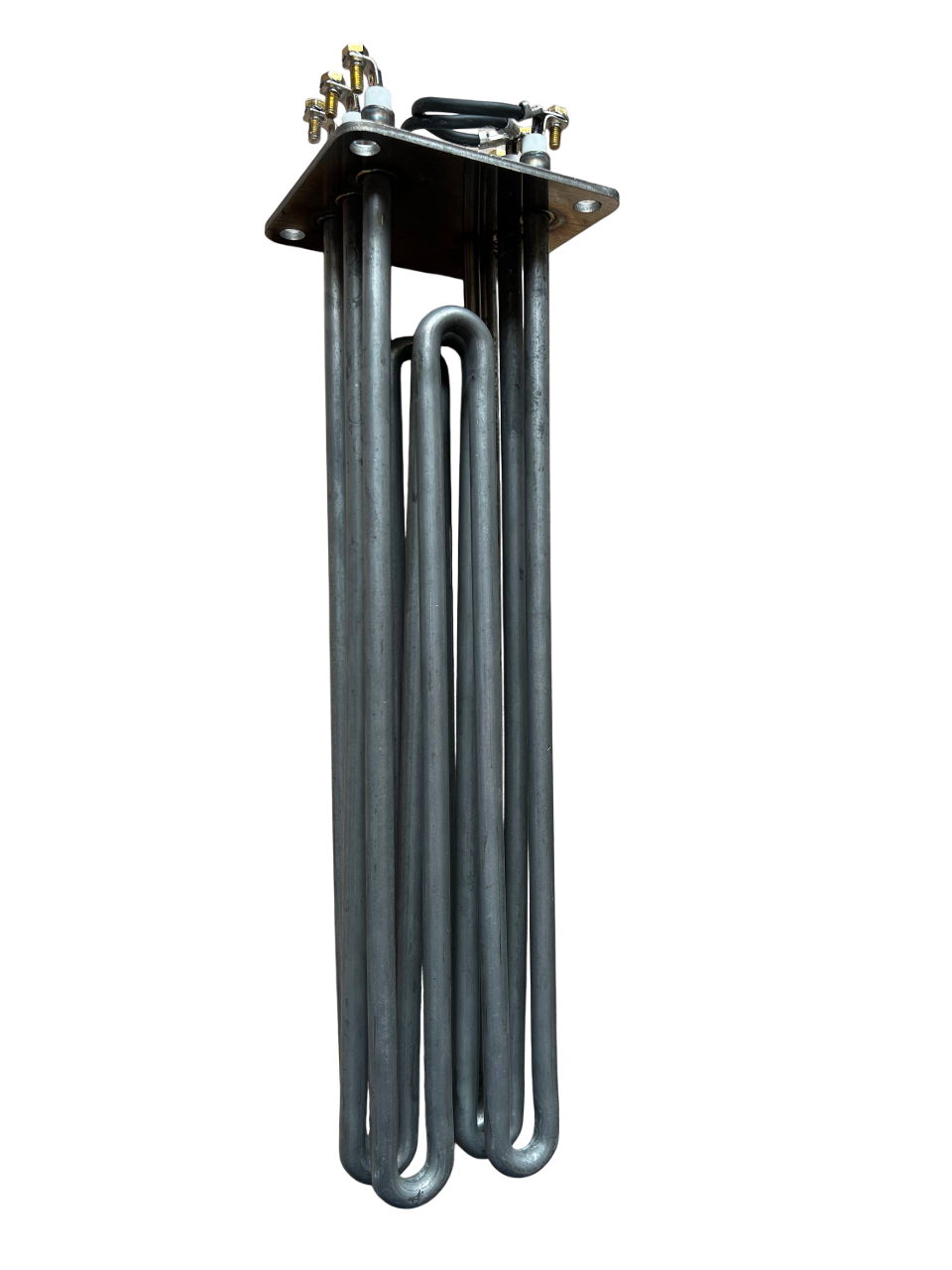

Двухконцевые ТЭНы

Двухконцевой ТЭН трубчатый электронагреватель круглого сечения представляет собой нагревательный элемен внутри металлической оболочки (спираль или несколько спиралей из сплава с высоким сопротивлением) с контактными стержнями. Нагревательный элемент изолирован от оболочки спрессованным электроизоляционным наполнителем – периклазом. Для предохранения от попадания влаги из окружающей среды торцы ТЭН герметизируют. Контактные стержни изолируются от оболочки диэлектрическими изоляторами.

Характеристики и Применение

Возможные диаметры трубки ТЭН: 6 – 16 мм.
Изготавливаемая длина трубчатого нагревателя в развёрнутом виде: 40 – 3500мм
Варианты возможного напряжения: 12В, 24В, 36В, 110В, 220В, 380В и другие значения по запросу.
Материал для изготовления на выбор: нержавеющая сталь, по запросу возможно исполнение из углеродистой стали.
Мощность трубчатого нагревателя: Рассчитывается согласно допустимой ватной нагрузкой для применения в требуемых условиях. Вода = 15Вт/см; Воздух = 5Вт/см; Металлические формы = 15Вт/см, значения при работе в других условиях по запросу.
Рабочая температура на поверхности нагревателя: 300грС, по запросу специальное исполнение 500грС и выше.
Оборудование штуцерами: М10-М27; G1/2; G3/4; G1; G1 1/4, (из латуни, нержавеющей стали, углеродистой стали).

Варианты реализации провода

Термостойкость проводов 180гр или 350гр на выбор
Комплектация термопарой по согласованию типами ТХА(K), ТЖК(J), ТХК(L)

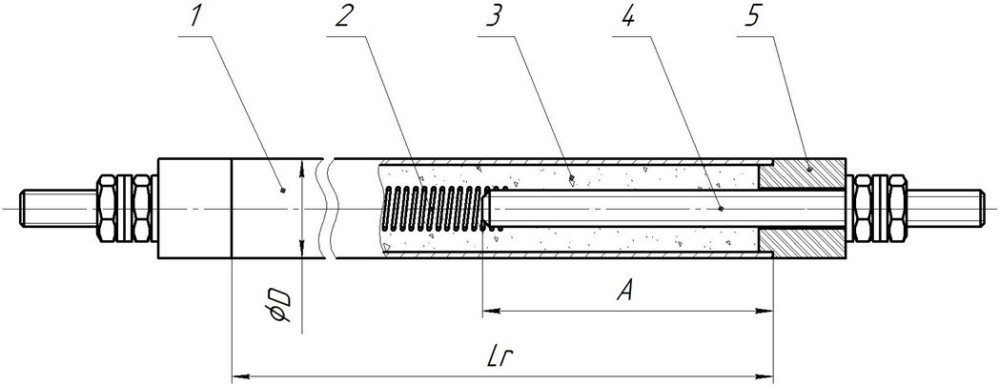

Двухконцевой ТЭН (рис.1) трубчатый электронагреватель круглого сечения представляет нагревательный элемент (2) (спираль или несколько спиралей из сплава с высоким сопротивлением) изолированный от металлической оболочки (1) спрессованным электроизоляционным наполнителем – периклазом (3) (MgO). Для предохранения от попадания влаги из окружающей среды торцы ТЭН герметизируют. Контактные стержни (4) изолируются от оболочки диэлектрическими изоляторами (5).

Развёрнутая длина ТЭНа Lr	до 6300 мм
Диаметр трубки ТЭН D	от 6,3 мм до 20 мм
Напряжение	до 750В
Длина контактного стержня в заделке А (ненагреваемая часть)	от 20 мм
Материал оболочки ТЭНа	нержавеющая сталь, углеродистая сталь, медь, латунь, титан, фторопласт
Среда применения	вода, слабый раствор щелочей и кислот, масло, воздух и прочие смеси газов, щелочь, щелочно-селитровая смесь, металлы, агрессивные растворы щелочей и кислот
